Ganzheitliche Architektur im Fokus

Graphisoft hat in seine BIM-Planungssoftware „Archicad“ ein leistungsstarkes Tool zur Lebenszyklusanalyse (LCA) von Gebäuden integriert. Das LCA-Add-on unterstützt Architektur- und Fachplanungsbüros dabei, CO₂-Emissionen von einzelnen Bauteilen oder kompletten Gebäudemodellen zu ermitteln, auszuwerten und anschließend die Optionen für ein ressourcenschonendes und emissionsarmes Bauwerk gegenüberzustellen. Mit der Entwicklung des LCA-Add-ons ergänzt Graphisoft wichtige Funktionalitäten für eine umfassende Lebenszyklusbetrachtung: Bauwerksemissionen lassen sich mit dem LCA-Werkzeug für Archicad bereits ab der ersten Entwurfsskizze über die Planungs- bis in die Bauphase ermitteln. Das Werkzeug steht zum kostenfreien Download für „Archicad 28“ zur Verfügung.

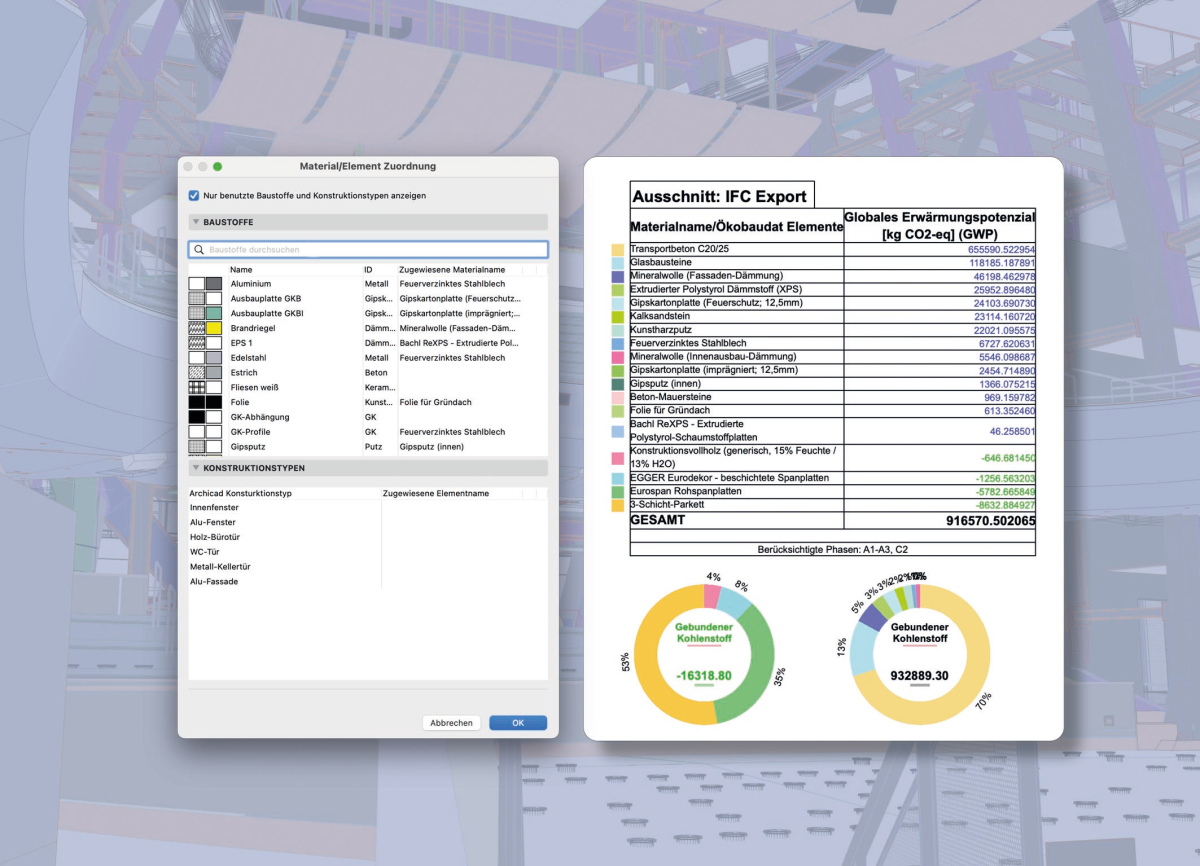

Einblick in das LCA-Add-on für „Archicad“: Links die Zuweisung der Materialbezeichnungen aus der Ökobaudat zu den verwendeten Baustoffen, rechts die Darstellung der Ergebnisse als Ringdiagramm.
Bild: Graphisoft / The Duke Ellington School of the Arts, Washington DC, USA, cox graae + spack architects

Grundlage für die Ermittlung der CO₂-Emissionen ist die Online-Plattform Ökobaudat des Bundesministeriums für Wohnen, Stadtentwicklung und Bauwesen (BMWSB). Die dort hinterlegten Datensätze enthalten ökologische Kennwerte vieler Bauprodukte, u. a. zum erforderlichen Primärenergieeinsatz bei der Herstellung oder zum entstehenden Treibhauspotenzial (GWP). Durch die systemoffene Schnittstelle (API) der Ökobaudat lassen sich die relevanten Kennwerte über Baustoffe, Systeme und Bauteile in die Entwurfsplanung überführen und anschließend mit den in „Archicad“ modellierten Massen berechnen. Ergänzend dazu ist es möglich, Kennwerte aus anderen Datenbanken zu Bauteilen und Systemaufbauten, Baustoffen oder Materialien im Entwurfsmodell hinzuzufügen. Aus der Software wird dafür eine Excel-Tabelle exportiert, in die die zusätzlichen Infos eingetragen und anschließend zurück nach „Archicad 28“ importiert werden.
