Grafische Mengenermittlung aus Plänen

Mit den beiden Lösungen „MWM-Libero“ und „DIG-CAD Aufmaß“ ermitteln Anwender digital, automatisch und nachprüfbar die Mengen der Bauvorhaben aus Zeichnungen und das sogar inklusive aller Einzelwerte. Denn auch in Zeiten von BIM ist die grafische Mengenermittlung aus 2D-Zeichnungen sowohl für das Bauhaupt- als auch das Baunebengewerbe ein guter Zwischenschritt, um schnell Angebote und Abrechnungen zu erstellen.

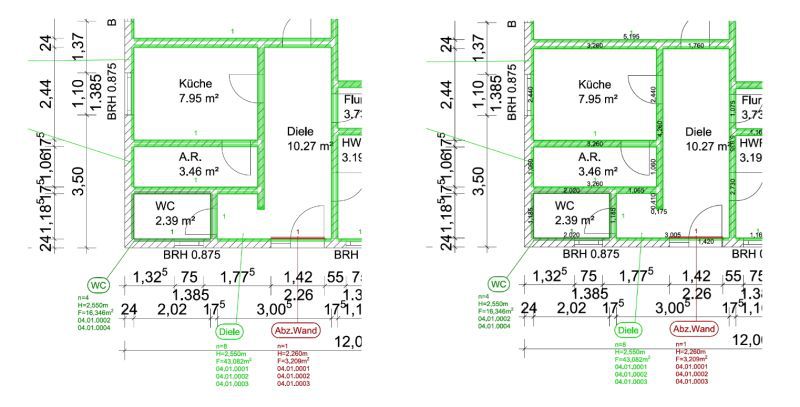

Beispiel: Zeichnung ohne extra Maße und mit Aufmaß
Bild: MWM Software & Beratung GmbH, Bonn


Der Anwender liest das Leistungsverzeichnis per GAEB-Datei in „MWM-Libero“ ein und wählt die zu erfassenden Positionen aus. Gleichzeitig ermittelt er in „DIG-CAD“ durch Anklicken der Eckpunkte des Bauteils in der Zeichnung die Mengen. Das Programm übermittelt dann alle Einzelwerte aus der Zeichnung an „MWM-Libero“. Dieses übergibt die Positionsnummer, die zu Dokumentationszwecken in das Aufmaß geschrieben wird, nach „DIG-CAD“. Für die Erfassung der Mengen stehen verschiedene Aufmaß-Funktionen über Stück, Länge/Wandlänge und unterschiedliche geometrische Formen, Neigungsfläche und Triangulation zur Verfügung. Durch Eingabe der Höhe werden aus einer Flächenberechnung das Volumen, aus einer Länge die Ansichtsfläche und aus Stück die steigende Länge berechnet. Da die Eckpunkte automatisch gefangen werden, erfolgt eine millimetergenaue Berechnung/Abrechnung der erfassten Elemente. Damit optisch sofort erkennbar ist, um welche Leistungen es sich handelt, definiert der Anwender verschiedene Farben für die erfassten Mengen. Sollte die Zeichnung keine Maße enthalten, trägt „DIG-CAD“ diese ein, so dass das Aufmaß noch schneller zu prüfen ist.

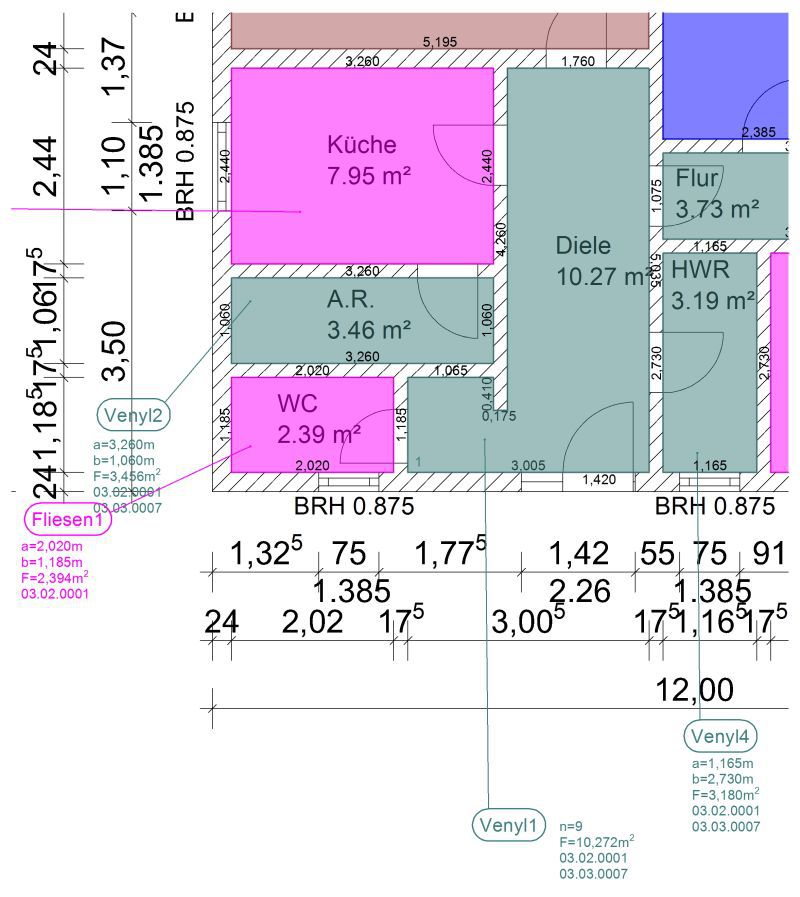

Beispiel Aufmaß Bodenbelag mit Maßen
Bild: MWM Software & Beratung GmbH, Bonn


Der Anwender verarbeitet alle in „MWM-Libero“ erfassten Mengen/Aufmaße entweder um ein Angebot oder um die Rechnung / Abschlagsrechnung inklusive fortlaufender Rechnungsnummer und Dokumentation zu erstellen. Für den Auftragnehmer ist erkennbar, ob alle Positionen abgerechnet sind, und die Auftraggeber erhalten mit der Rechnung eine vollständige, leicht nachvollziehbare, prüfbare Dokumentation der erfassten Positionen.

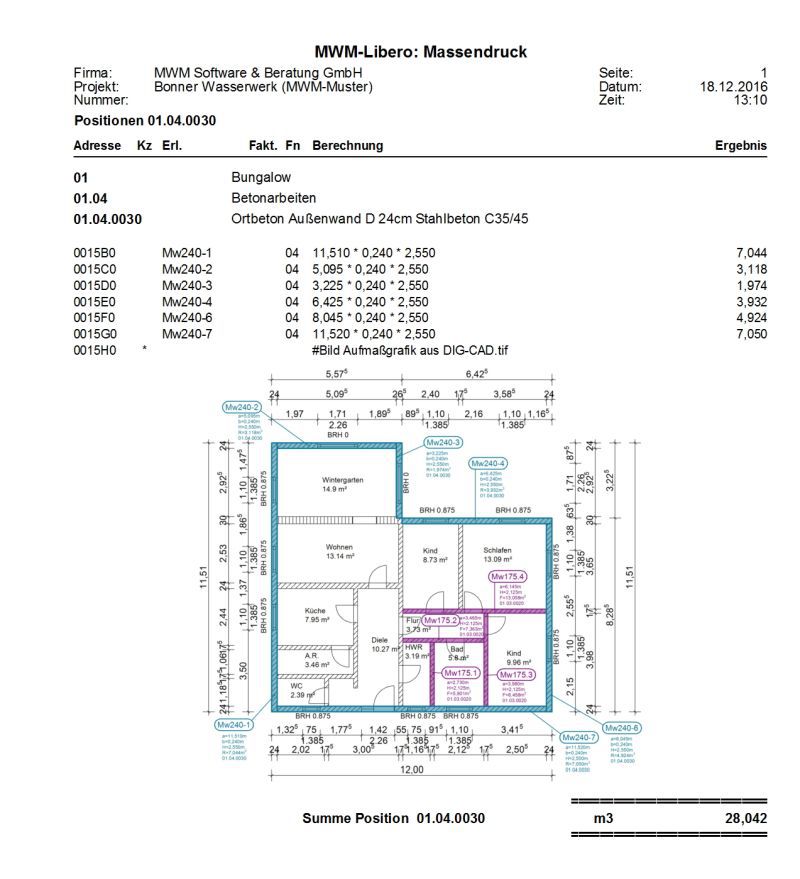

Massenausdrucke aus „MWM-Libero“
Bild: MWM Software & Beratung GmbH, Bonn


„MWM-Libero“ und „DIG-CAD Aufmaß“ (www.mwm.de) decken somit den kompletten Prozess von der Mengenermittlung über die Erstellung der Aufmaßpläne bis zur Rechnungsstellung durchgängig ab. Darüber hinaus können die einzelnen Mengen/Aufmaße in weiterführende Programme nach REB 23.003 als DA11-/x31-Datei übertragen werden. Dadurch können die beiden Lösungen auch als vorgeschaltete Aufmaß- und Mengenermittlung für das eigene ERP-System oder die Handwerkersoftware etc. fungieren.
